📄 Pasador de Seguridad Atlas – Protección Reforzada para Puertas y Ventanas

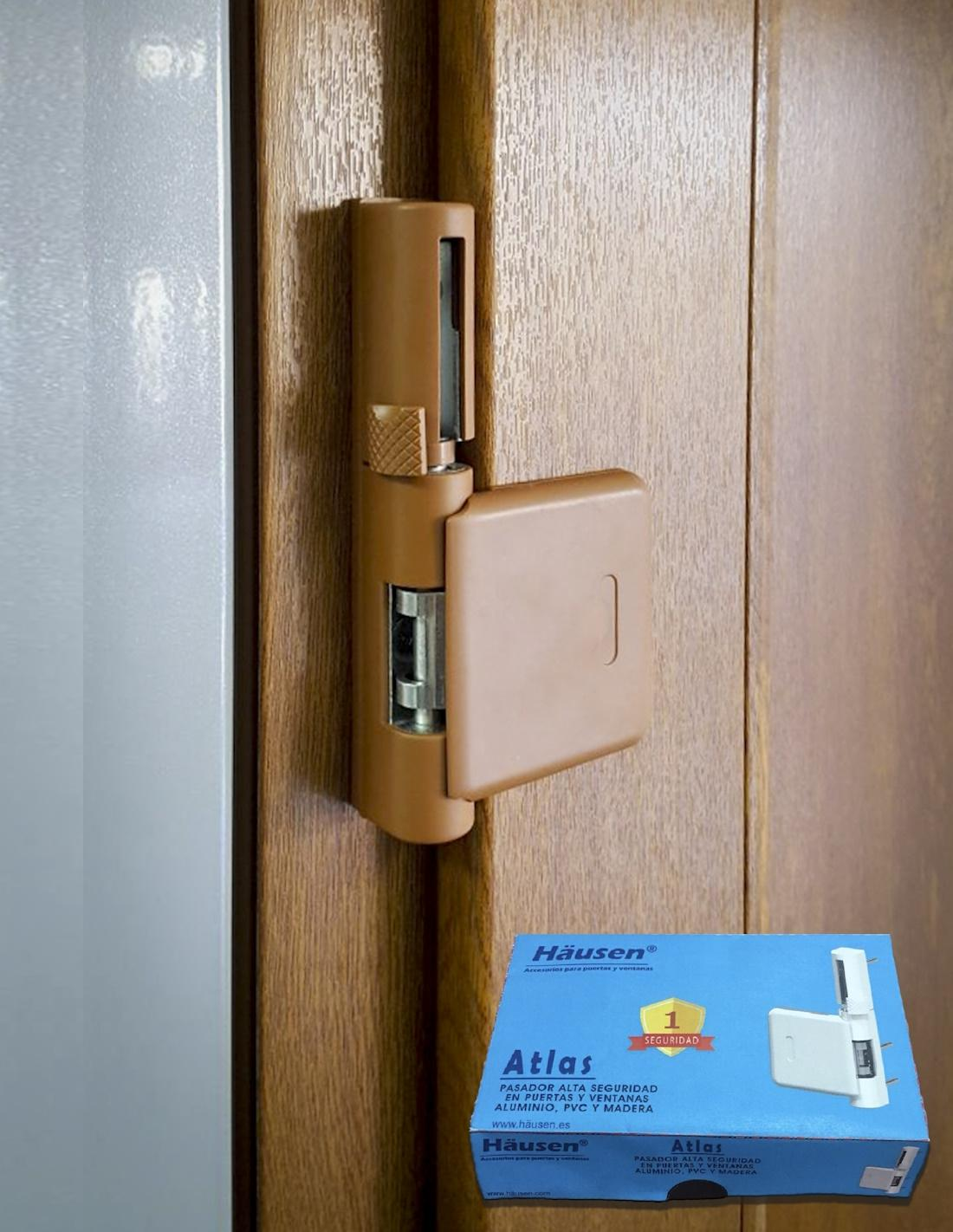

El Pasador Atlas 3D de Hausen es una solución de alta seguridad diseñada para puertas y ventanas de aluminio, PVC o madera. Este mecanismo de bloqueo discreto y robusto impide aperturas no deseadas, siendo ideal tanto para uso residencial como institucional. Fabricado con materiales resistentes y con múltiples puntos de ajuste, el Atlas combina durabilidad, diseño moderno y facilidad de instalación.

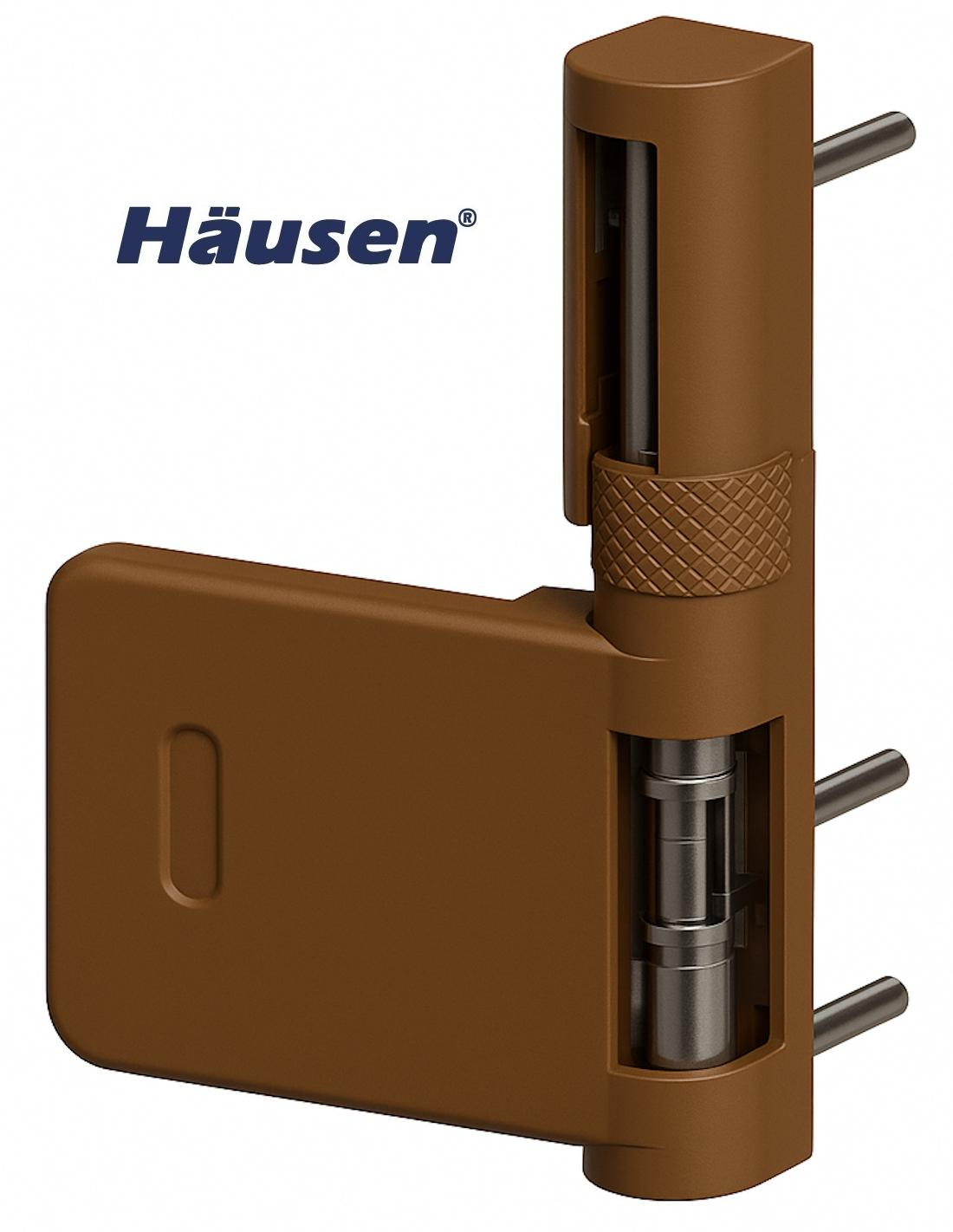

Su sistema de anclaje incluye cuerpo del marco y de la hoja, pasador de seguridad y embellecedores. Gracias a su diseño inteligente, puede bloquear la hoja sin comprometer el movimiento abatible, como en ventanas oscilobatientes.
🔧 Características Clave
- ✅ Sistema de cierre mecánico reforzado
- ✅ Compatible con puertas y ventanas de aluminio, PVC o madera
- ✅ Instalación fácil con 6 tornillos incluidos
- ✅ Juego completo con embellecedores y tiras de ajuste
- ✅ Dimensiones del cuerpo: 60 x 40 x 23 mm
- ✅ Indicador visual de posición (abierto/cerrado)
- ✅ 100% compatible con marcos de mínimo 11.5 mm
🎯 Beneficios Clave
- 🔐 Alta seguridad contra aperturas forzadas o accidentales
- 🛡️ Prevención infantil al instalarse fuera de su alcance
- 🧰 Fácil montaje con plantilla de perforación incluida
- 🧩 Adaptable a diferentes espesores y perfiles
- ✨ Diseño elegante, compacto y discreto
- 🚫 Evita daños o roturas en el perfil con instalación precisa
- 🧼 Cierre limpio y sin necesidad de mantenimiento
🎨 Colores Disponibles
- ⚪ Blanco (RAL 9016) – Ref. P9000-9016
- ⚫ Negro (RAL 9005) – Ref. P9000-9005 / P9000-8022
- 🟤 Marrón Claro (RAL 8003) – Ref. P9000-8003
- ⚙️ Gris (RAL 7016) – Ref. P9000-7016
🏠 Aplicaciones Recomendadas
- 🏡 Viviendas familiares (ventanas y balconeras)
- 🏢 Oficinas, centros médicos, comercios
- 🏫 Escuelas, hospitales y zonas públicas
- 🏨 Hoteles, apartamentos turísticos

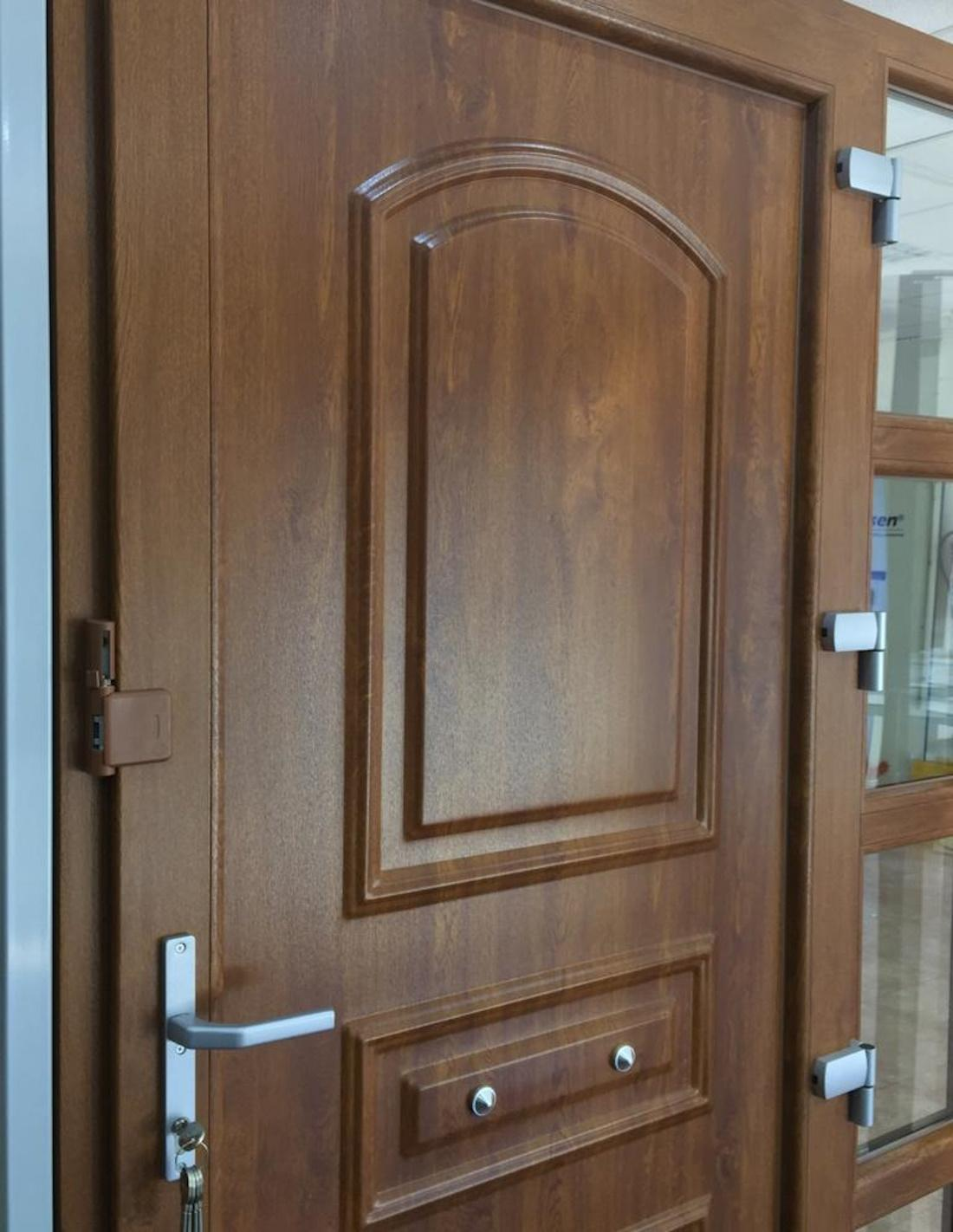

- 🚪 Puertas batientes y ventanas oscilobatientes
📐 Dimensiones Técnicas
|
Parámetro |
Especificación |
|
Altura total del sistema montado |
133 mm |
|
Cuerpo embellecedor (alto x ancho x fondo) |
65 x 50 x 19 mm |
|
Material del cuerpo |
Aleación metálica con recubrimiento epóxico |
|
Pasador de seguridad |
Acero templado, estriado antideslizante |
|
Espesor compatible de puerta/ventana |
8 – 35 mm |
|
Compatibilidad del marco |
min. 11.5 mm / máx. 50 mm |
|
Profundidad de encastre inferior |
mín. 6 mm |
|
Tipo de cierre |
Mecánico manual con posición abierta/cerrada |
|
Instalación recomendada |
Interior |
|
Colores disponibles |
Blanco, Negro, Marrón claro, Marrón oscuro, Gris |
🏢 Marca: Hausen - 🔒 Línea: Atlas
El sistema Atlas está desarrollado por Hausen, referente en soluciones de seguridad y herrajes arquitectónicos. Combina precisión alemana con un diseño limpio y adaptable a todo tipo de proyectos.
📦 Contenido del Kit
- Cuerpo del marco
- Cuerpo de la hoja
- Pasador de seguridad
- 2 embellecedores del cuerpo
- 1 embellecedor del cuerpo de hoja
- Tiras de ajuste del marco (3 uds) y de la hoja (5 uds)
- 6 tornillos autoperforantes DIN 7982 Ø4.8x50
🛠️ Instrucciones de Instalación (Resumen)
- Retire cualquier sello del perfil antes de comenzar.
- Centre el sistema usando una plantilla y tornillos de ajuste lateral.
- Perfore 6 orificios con broca Ø4 (ver imagen 2).
- Atornille el cuerpo del marco y coloque el embellecedor.
- Instale el pasador y el cuerpo de la hoja.
- Fije los tornillos adicionales y termine con los embellecedores.
- Revise las medidas estándar en la plantilla (imagen 7) para garantizar un correcto funcionamiento.

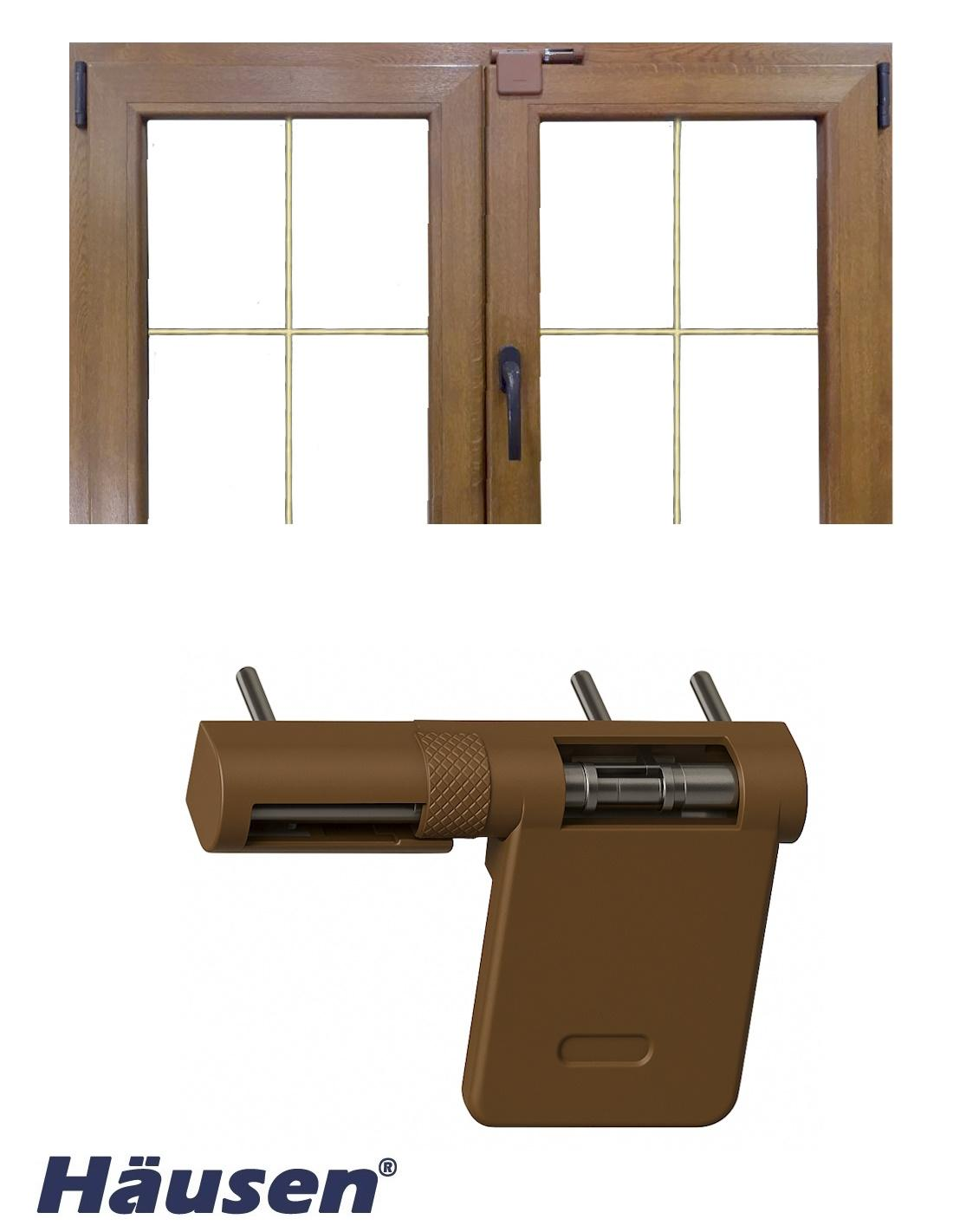

🔍Notas: El pasador puede instalarse en la parte inferior de una ventana oscilobatiente para bloquear la apertura abatible y dejar solo la función de oscilación habilitada.
Más información detallada de este producto en la pestaña "Documentación del producto".
